產品名稱：DC-DC開關穩壓器
產品系列：R1200
代理品牌：日本理光
產品封裝：DFN1616-6, SOT-23-6
交期時間：現貨一般當天交貨，預定1-7天交貨.
發貨貨倉：深圳福田華強北
熱門標簽：dcdc穩壓器，dcdc線性穩壓器，線性穩壓器dcdc，dcdc穩壓器原理
咨詢熱線：0755-23481161 在線咨詢
理光 R1200系列 DC-DC開關穩壓器
全新包裝/正品保證/海量現貨/售后無憂
現貨推薦
recommended
聯系電話
recommended
聯系人：楊小姐
電 話：0755-23481161
傳 真：0755-23488441
地 址：深圳市福田區彩田南路2010號中深花園A棟六層608
產品概況
產品特點
相關下載
【功能介紹】
R1200系列:
用于PMLED的和通用型的脈寬調制升壓DC/DC轉換器，帶關閉功能。
R1200系列是基于CMOS的PWM升壓式DC/DC轉換器，經過優化，可用恒流驅動PMOLED或白色LED。
R1200包括欠壓鎖定電路(UVLO)、軟啟動電路和過壓保護電路(OVP)。只需使用電感、分壓電阻和電容作為外部元件，就可以高效率地驅動PMOLED和白光LED。
在待機模式下，內部NPN晶體管可以將輸出與輸入分開。(關機功能)通過該關機功能，可以完全關斷LED電流，完全切斷PMOLED的輸出電壓，因此，R1200不會對PMOLED的使用壽命造成不良影響。有自動放電功能的版本可供選擇。
【規格/數據表】
| 項目 | 消費 |
|---|---|
| 輸入電壓范圍 | 2.3 V to 5.5 V (6.5 V) |
| 工作溫度范圍 | -40°C to 85°C (125°C) |
| 電源電流 | Typ. 500 μA |
| 待機電流 | Typ. 0 μA |
| 輸出電壓范圍 | Max. 20 V (0.1 V step) |
| 反饋電壓 | 1.0 V (Externally adjustable) |
| 反饋電壓精度 | ±1.5% |
| 反饋電壓溫度系數 | ±150 ppm/°C |
| 驅動器導通電阻 | Typ. 1.35 Ω |
| 振蕩器頻率 | Typ. 1200 kHz |
| 最大占空比 | Typ. 91% |
| 封裝 | DFN1616-6, SOT-23-6 |
【說 明】
如需更多相關產品規格書、原理圖、封裝圖、管腳圖、電路圖、選型表、停產表、命名規則、宣傳彩頁等資料，可到相關下載、幫助支持版塊頁面進行下載。
如果您依然無法在本站找到您想要的相關產品資料，建議您聯系本站在線客服咨詢，感謝您的支持。
【品質/封裝】
| 產品名稱 | 對應 | 封裝 | 標注 | 信賴性 |
|---|---|---|---|---|

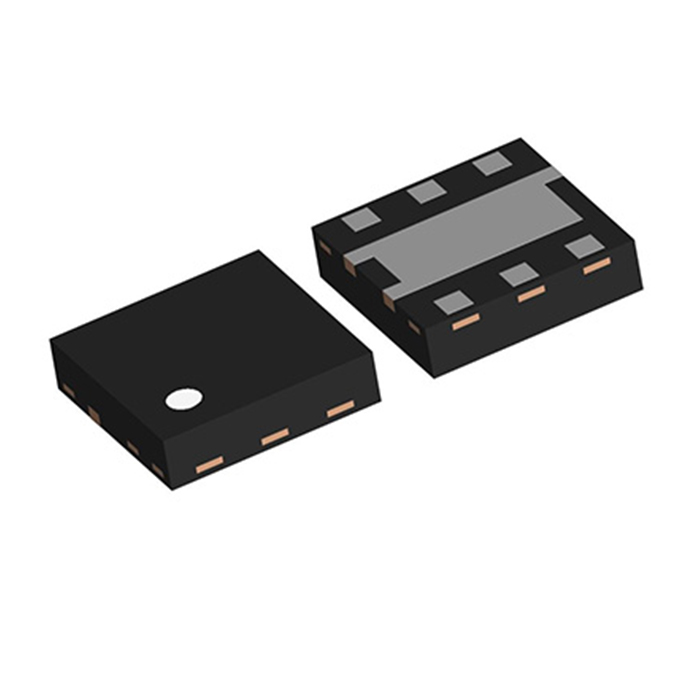

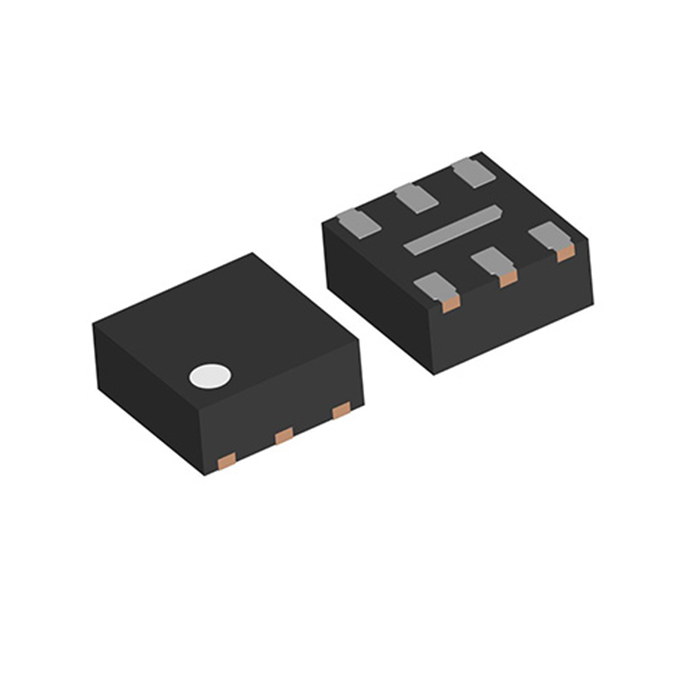

| R1200Lxxxx-TR | DFN1616-6 | R1200L | R1200L | |

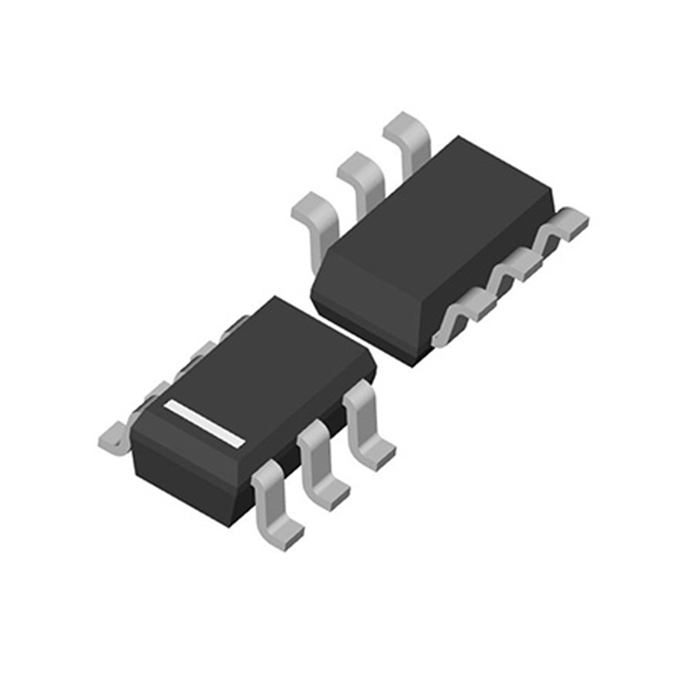

| R1200Nxxxx-TR-FE | SOT-23-6 | R1200N | R1200N-FE |
有關產品的詳細信息，請參見數據表。
封裝文件包括封裝尺寸，卷帶規格，卷帶盤尺寸，功耗和建議的焊盤圖案。
請聯系我們以獲取未發布的可靠性信息。
