產品名稱：DC-DC開關穩壓器
產品系列：R1204
代理品牌：日本理光

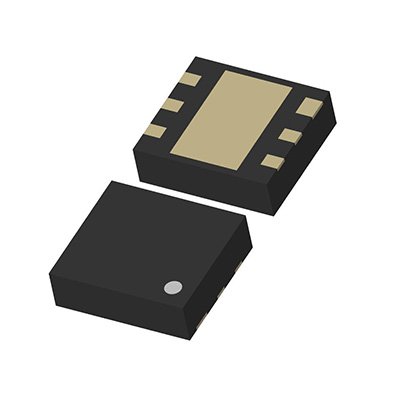

產品封裝：DFN(PLP)1820-6，TSOT-23-6
交期時間：現貨一般當天交貨，預定1-7天交貨.
發貨貨倉：深圳福田華強北
熱門標簽：dcdc直流穩壓器，dcdc穩壓器廠家，三端dcdc穩壓器，開關穩壓器
咨詢熱線：0755-23481161 在線咨詢
理光R1204系列DC-DC開關穩壓器
全新包裝/正品保證/海量現貨/售后無憂
現貨推薦
recommended
聯系電話
recommended
聯系人：楊小姐
電 話：0755-23481161
傳 真：0755-23488441
地 址：深圳市福田區彩田南路2010號中深花園A棟六層608
產品概況
產品特點
相關下載
【功能介紹】
R1204系列。
用于白光LED/PMLED的和通用型的脈寬調制/電壓調頻升壓DC/DC轉換器。
R1204系列是基于CMOS的PWM/VFM升壓DC/DC轉換器，經過優化，可用恒流驅動白色LED和PMOLED。
有兩種類型。A/D/G/H版本針對恒流白光LED的串/并驅動進行了優化，B/C/E/F版本針對PMOLED的通用或驅動進行了優化。
R1204包括欠壓鎖定電路(UVLO)、軟啟動電路和過壓保護電路(OVP)、過熱關斷電路。只需使用電感、電阻器、電容器和二極管作為外部元件，就可以高效率地驅動PMOLED和白光LED。A/D/G/H版本可以使用反饋電阻(R1)設置LED電流。LED的亮度和軟啟動時間可以通過向CE引腳施加脈寬調制信號(200 Hz到300 kHz)來調整。除了DFN(PLP)1820-6，還有0.95 mm厚度的TSOT-23-6可供選擇。
【規格/數據表】
| 項目 | 消費 |
輸入電壓范圍 | 2.3 V to 5.5 V (6.5 V) |
工作溫度范圍 | -40°C to 85°C (125°C) |
電源電流 | Typ. 800 μA |
待機電流 | Typ. 1 μA |
輸出電壓范圍 | Externally Adjustable: Max. 40.2 V |
反饋電壓 | 0.2 V (R1204xxxxA/D) |
反饋電壓精度 | ±10 mV (R1204xxxxA/D/G/H) |
驅動器導通電阻 | Typ. 0.8 Ω |
振蕩器頻率 | Typ. 1 MHz (R1204xxxxA/B/C/G) |
最大占空比 | Min. 91% (R1204xxxxA/B/C/G) |
封裝 | DFN(PLP)1820-6, TSOT-23-6 |
【說 明】
如需更多相關產品規格書、原理圖、封裝圖、管腳圖、電路圖、選型表、停產表、命名規則、宣傳彩頁等資料，可到相關下載、幫助支持版塊頁面進行下載。
如果您依然無法在本站找到您想要的相關產品資料，建議您聯系本站在線客服咨詢，感謝您的支持。
【品質/封裝】
| 產品名稱 | 對應 | 封裝 | 標注 | 信賴性 |
|---|---|---|---|---|
| R1204Kx12x-TR |
| DFN(PLP)1820-6 | R1204K | R1204K |
| R1204Nx13x-TR-FE |
| TSOT-23-6 | R1204N | R1204N-FE |
有關產品的詳細信息，請參見數據表。
封裝文件包括封裝尺寸，卷帶規格，卷帶盤尺寸，功耗和建議的焊盤圖案。
請聯系我們以獲取未發布的可靠性信息。
