相位補償
發布時間：2021-11-02 欄目行業：常見問題 瀏覽次數：
Q:相位補償
A:在LDO穩壓器中，即使在負載電流變化時，也提供相位補償以確保穩定工作。
為此，請使用具有良好頻率特性和適當ESR (等效串聯電阻) 的電容器COUT。
如果使用具有大ESR值的電容器，尤其是鉭型電容器，則輸出可能不穩定.評估包括考慮頻率特性的電路。
由于電容器尺寸，制造商和部件號的不同，偏置特性和溫度特性是不同的。評估只考慮實際特性的電路。
等效串聯電路 VS. 輸出電流
以R1116 系列為例

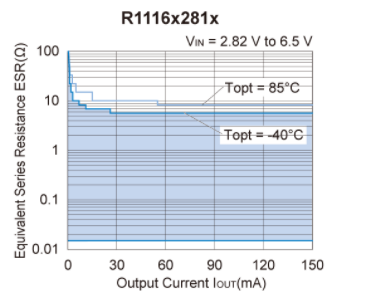

IOUT (輸出電流) 與輸出電容的ESR之間的關系如右圖所示。
白噪聲水平低于40 μV (平均) 時的條件由圖中的陰影區域顯示 。
| 測量條件 | |
|---|---|
| C2 | GRM155B30J105KE18B (村田) |
| 噪音帶 | 10 Hz to 1 MHz |
| 測量溫度 | 25°C |
| 陰影區域 | 噪聲水平低于 40 μV (平均值) |
